直拉單晶石墨熱場解析
一、中心定義與功用
    直拉單晶石墨熱場是單晶硅生長設備（如直拉單晶爐）中的中心熱辦理體系，經過電能轉化為熱能，完成以下關鍵功用：
    高溫熔融：在1414℃以上安穩熔化硅料，并保持單晶生長所需的溫度梯度，保證晶體結構完整性。
    熱場均勻性：使用石墨的高導熱性（導熱系數高）完成熱量均勻散布，下降晶體缺點率（如位錯、層錯）。
    污染防控：采用高純度石墨（純度可達99.99%以上），削減熔硅過程中的雜質污染，滿足半導體級硅資料純度要求。
    結構支撐：經過石墨坩堝、托桿等部件接受硅料分量及熱應力，保障設備安穩運行。
二、中心組件與資料
石墨坩堝
    規劃：三瓣式結構，避免硅液走漏，使用壽命達30-50爐次。
    資料：高純等靜壓石墨，兼具高強度與耐腐蝕性。

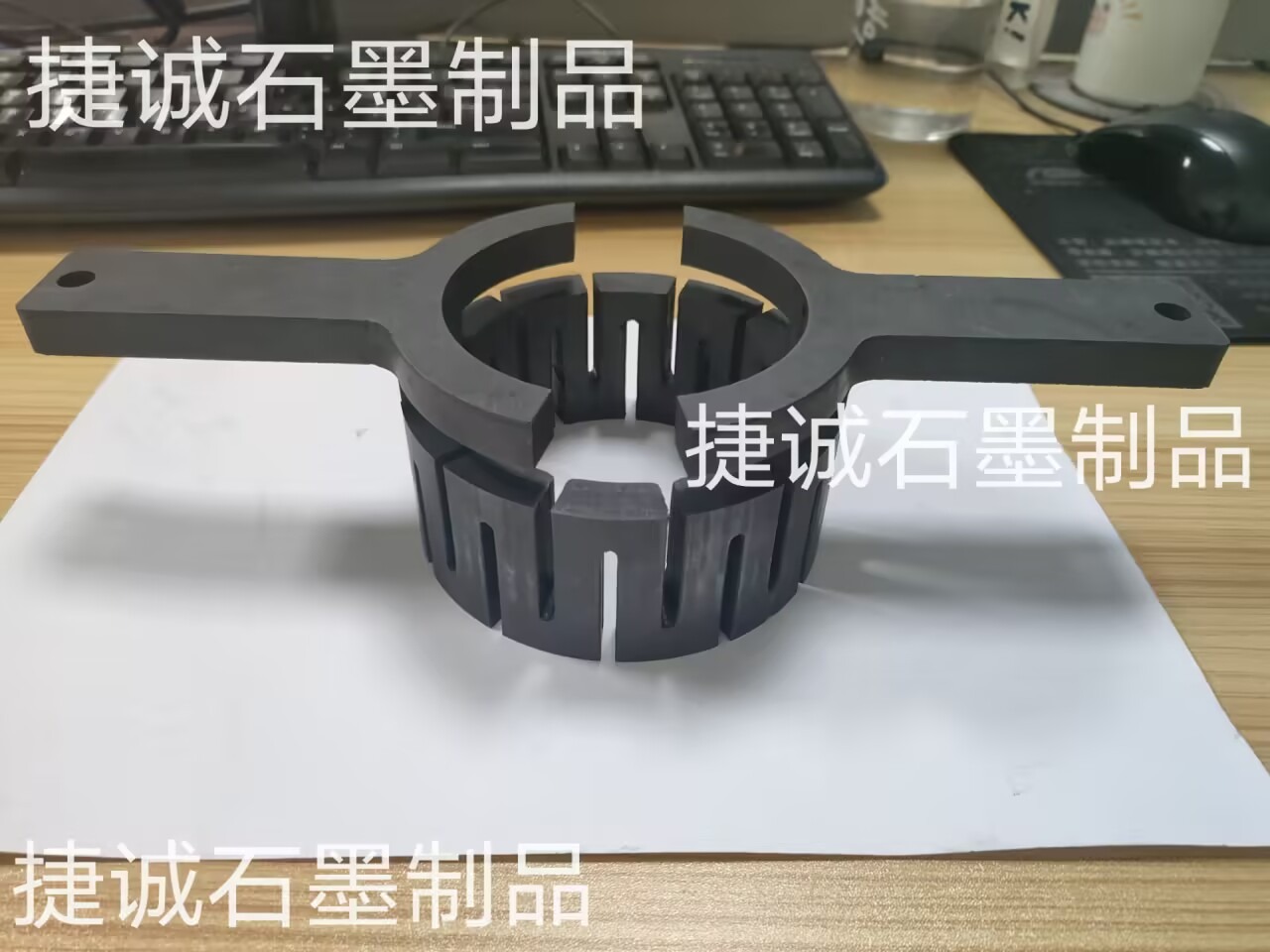

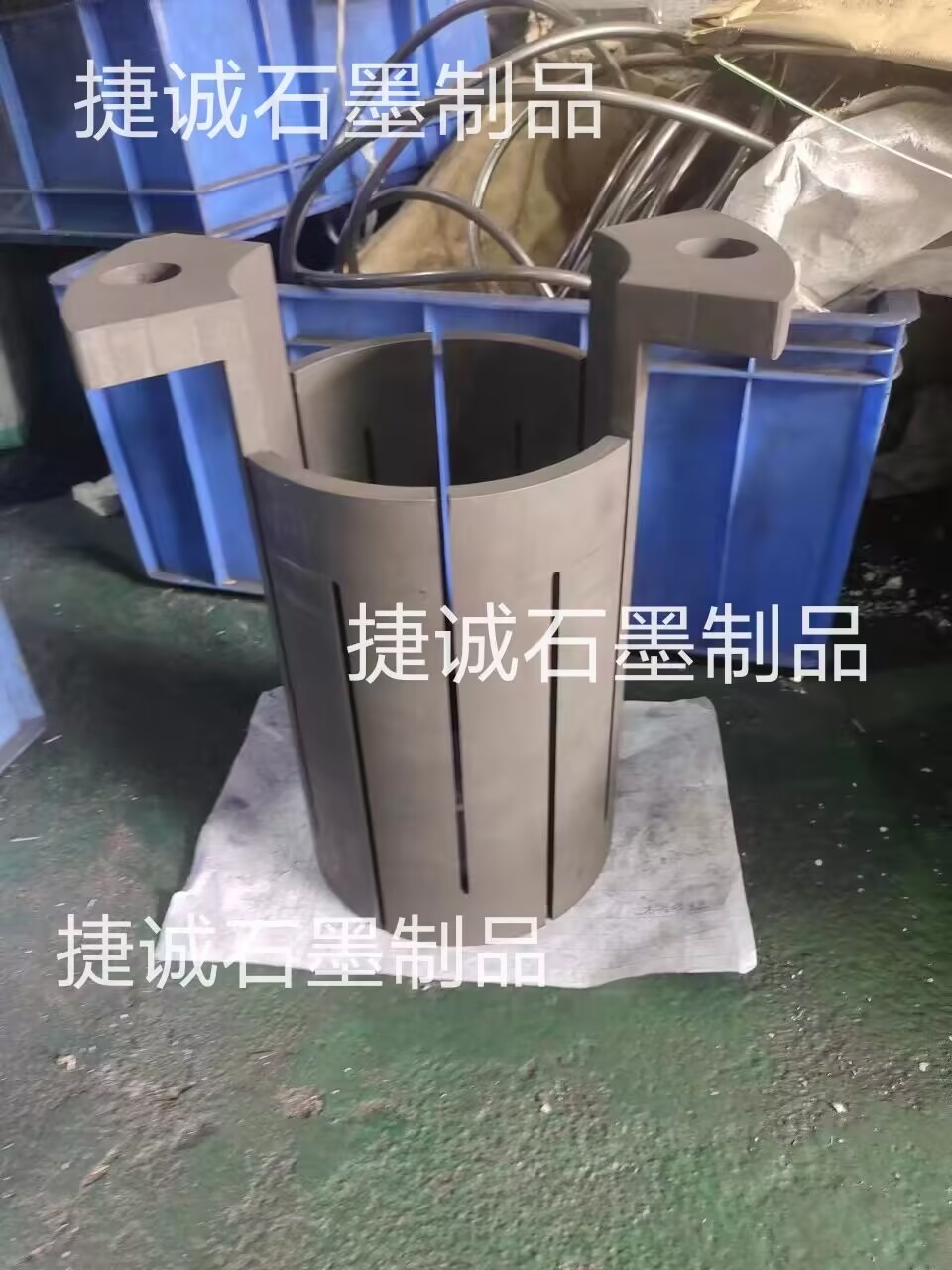

加熱器
    資料：等靜壓石墨制成，支持2000℃以上安穩加熱，是熱場的直接發熱體。
    功用：經過電極導入電流發生熱量，保證熱場迅速升溫至工作溫度。
隔熱體系
    結構：多層石墨氈或碳纖維復合資料構成，熱反射率≥90%，下降能耗20%-30%。
    優勢：各層隔熱資料間無需預留額外空間，簡化規劃。
電極與導電部件
    資料：高純石墨電極，保證電流安穩經過，削減能量損耗。
特性：耐高溫（熔點≥3650℃）、抗氧化，適配大尺度單晶爐。
導流筒與保護裝置
    導流筒：優化熱場氣流散布，進步單晶生長功率。
    保護板/套：設置于爐底、金屬電極等位置，避免漏硅損壞設備。
三、技能優勢
耐高溫功能
    石墨熔點達3650℃，可在真空或慵懶氣體環境中長期安穩工作，遠超金屬資料（如鎢鉬合金）。
導熱與機械強度
    導熱性：石墨導熱系數高，完成熱量快速均勻傳遞。
    機械強度：抗壓強度≥80MPa，兼具導電性與結構安穩性，適配大尺度單晶爐（如36英寸以上硅棒出產）。
化學慵懶
    耐酸堿腐蝕，避免與熔融硅反應生成碳化硅雜質，保障單晶硅純度。
經濟性與壽命
    本錢：石墨熱場占設備本錢40%-50%，但等靜壓石墨代替?zhèn)鹘y(tǒng)鎢鉬加熱器后，能耗下降30%。
    壽命：優化規劃（如數控加工精度±0.05mm）削減安裝應力，延長使用壽命。
四、應用場景
光伏職業
    單晶爐：出產高效太陽能電池用單晶硅棒，進步光電轉化功率。
    多晶爐：保證多晶硅均勻加熱與快速結晶，進步產量與品質。
    石墨舟：用于太陽能電池制作中的硅料熔融與結晶，進步出產功率。
半導體職業
    滿足半導體級硅資料對純度與缺點率的嚴苛要求，支撐芯片制作。
其他領域
    高溫?zé)Y(jié)、熔煉、熱處理等工藝，制備高功能資料與零部件。
    工業廢氣處理、廢物焚燒等環保工程。
五、發展趨勢
大尺度化
    支持36英寸以上大直徑硅棒出產，單爐投料量打破3000kg，進步產能。
資料升級
    碳碳熱場（以碳纖維為質料）功能更優，經濟性逐漸進步，應用逐漸添加。
工藝優化
    數控加工技能完成石墨件精度±0.05mm，削減熱場安裝應力，進步安穩性。
國產化代替
    國內企業（如六工石墨、鴻奈德碳素）打破技能壁壘，下降光伏、半導體工業本錢。
