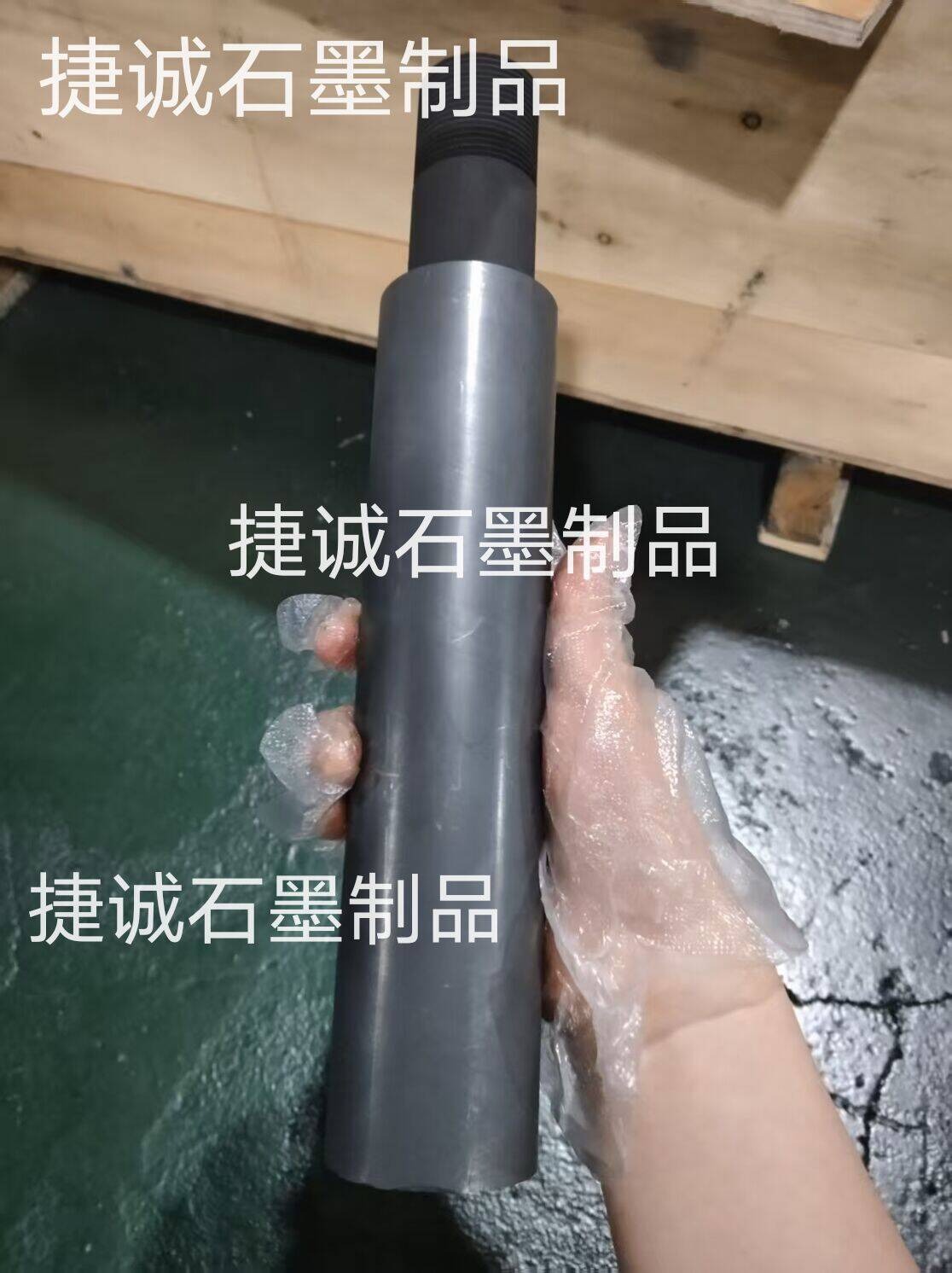

在真空爐中，石墨立柱（Graphite Columns）作為核心支撐部件，其加工工藝優(yōu)化需統(tǒng)籌機(jī)械強(qiáng)度、熱穩(wěn)定性、尺寸精度 及外表質(zhì)量，同時(shí)需考慮成本效率。以下是系統(tǒng)化的工藝優(yōu)化計(jì)劃：
1.資料預(yù)處理優(yōu)化
(1)石墨坯料篩選
    優(yōu)先選用等靜壓石墨（如IG-110、NGS-1）：密度≥1.85g/cm3，抗壓強(qiáng)度≥80MPa，各向異性比≤1.1。
    預(yù)燒結(jié)處理 （針對(duì)揉捏石墨）：在1800℃下燒結(jié)2小時(shí)，消除內(nèi)應(yīng)力，削減后續(xù)加工變形。
(2)定向切開(kāi)戰(zhàn)略
    根據(jù)晶粒方向加工：沿石墨坯料的限制方向（軸向強(qiáng)度更高）切開(kāi)立柱毛坯，提高抗壓性能。
    線切開(kāi)（EDM）替代鋸切：削減邊際崩裂（切口粗糙度可控制在Ra≤6.3μm）。
2.精密加工工藝改進(jìn)
(1)車削與銑削參數(shù)優(yōu)化
    粗車外圓：轉(zhuǎn)速800rpm，進(jìn)給0.2mm/rev?？焖偃コ嗔浚?.5mm精加工余量）
    精車外圓：轉(zhuǎn)速1500rpm，進(jìn)給0.05mm/rev。外表Ra≤1.6μm，圓度≤0.05mm
    端面銑削：金剛石涂層刀具，切削深度0.1mm。平面度≤0.02mm/100mm
(2)要害結(jié)構(gòu)加工關(guān)鍵
    螺紋孔加工：運(yùn)用石墨專用絲錐 （螺旋槽設(shè)計(jì)），配合緊縮空氣冷卻，防止崩牙。
    冷卻槽/氣孔加工：選用深孔鉆+超聲波輔佐 （孔徑≥3mm時(shí)），保證孔壁潤(rùn)滑無(wú)毛刺。
3.熱處理與外表強(qiáng)化
(1)高溫石墨化處理
    階梯升溫工藝：800℃→1600℃（2h）→2500℃（4h），消除加工應(yīng)力，提高導(dǎo)電性。真空環(huán)境控制：防止高溫氧化。
(2)外表涂層/浸漬
    抗氧化浸漬：磷酸鹽浸漬（增重1%~3%），使氧化開(kāi)始溫度從600℃提高至900℃。
    SiC化學(xué)氣相沉積（CVD）：涂層厚度20~50μm，硬度≥2500HV，適用于1600℃以上環(huán)境。
4.檢測(cè)與質(zhì)量控制
    三坐標(biāo)測(cè)量（CMM）：立柱直線度≤0.1mm/m，直徑公差±0.05mm。
    激光掃描：3D比對(duì)設(shè)計(jì)模型，輪廓誤差≤0.2mm。
5.工藝成本與效率平衡
(1)刀具壽數(shù)辦理
    金剛石涂層刀具：每刃可加工30~50件（較硬質(zhì)合金刀具提高3倍壽數(shù)）。
    刀具磨損監(jiān)控：在線檢測(cè)切削力波動(dòng)（超過(guò)15%時(shí)替換刀具）。
(2) 批量加工優(yōu)化
    夾具設(shè)計(jì)：運(yùn)用石墨-陶瓷復(fù)合夾具 ，單次裝夾完成多面加工，削減定位誤差。
    自動(dòng)化流水線：機(jī)械手自動(dòng)上下料，加工周期縮短20%~30%。
    通過(guò)上述優(yōu)化，石墨立柱的加工效率可提高25%以上，同時(shí)保證在高溫、高負(fù)載、真空環(huán)境下的可靠性。建議結(jié)合數(shù)字孿生技能模仿加工進(jìn)程，進(jìn)一步削減試制成本。
